Průběžná automatická prášková lakovna s robotickým lakováním

Specifikem této realizace byl požadavek na multimetalickou chemickou předúpravu s maximální možnou mírou automatizace. Proto jsme navrhli 5° chemickou předúpravu s automatickým řízením tlaku na postřicích s automatickým dávkováním chemie. Vysokou míru automatizace potvrzuje nejen robotická lakovací kabina, ale i náš centrální řídicí systém HiVision®.

Info o zakázce

ZákazníkGAF s.r.o.
Rok realizace2024
LokalitaŽamberk (CZ)
Průmyslové odvětvíVýroba zařízení do potravinářského průmyslu
Průjezdní profil1000 mm x 1800 mm x 3000 mm (šxvxd)
Technologie

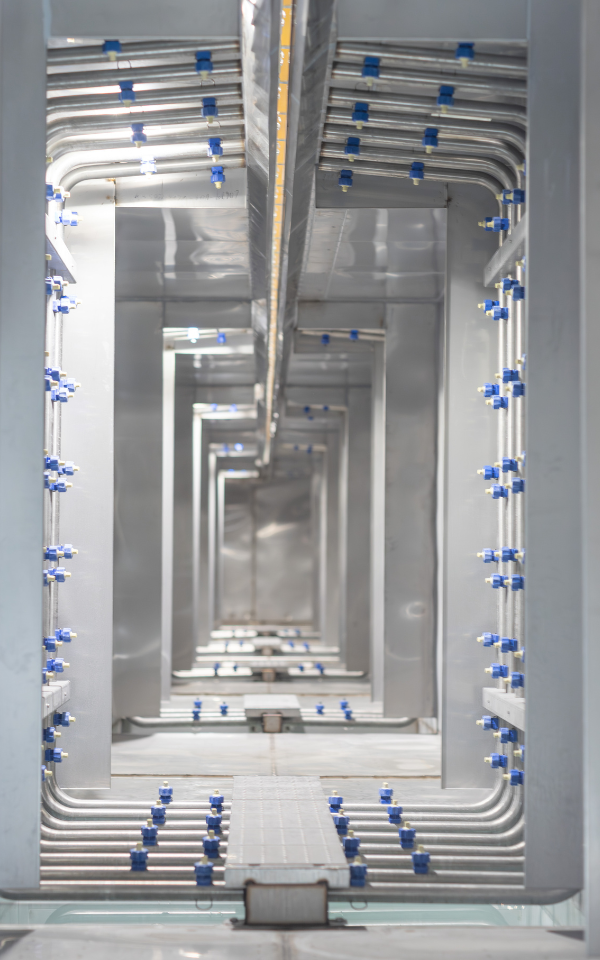

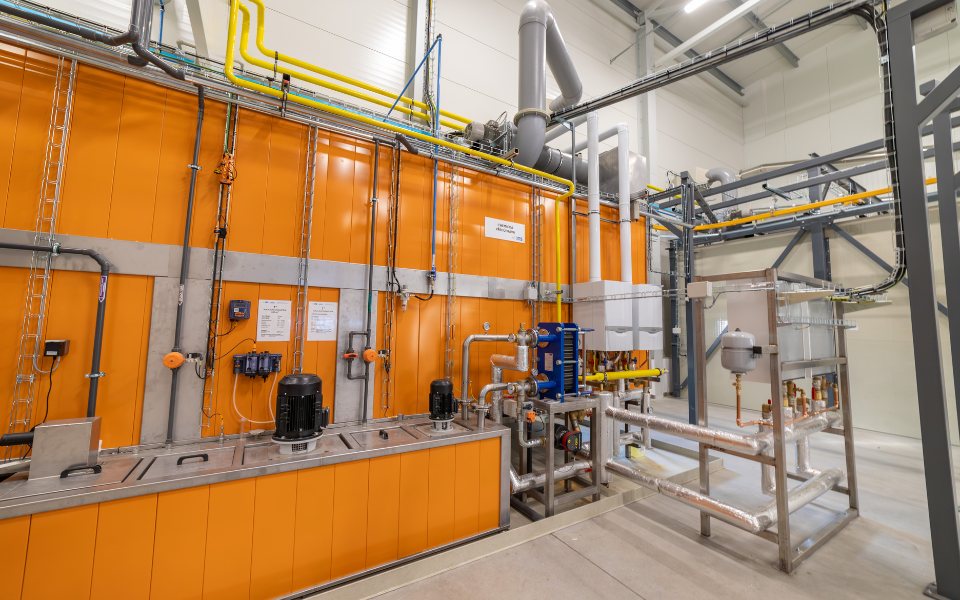

  • Automatická chemická postřiková průjezdní předúprava (s kombinovaným ohřevem zemní plyn/solární elektřina)
  • Reverzní osmóza

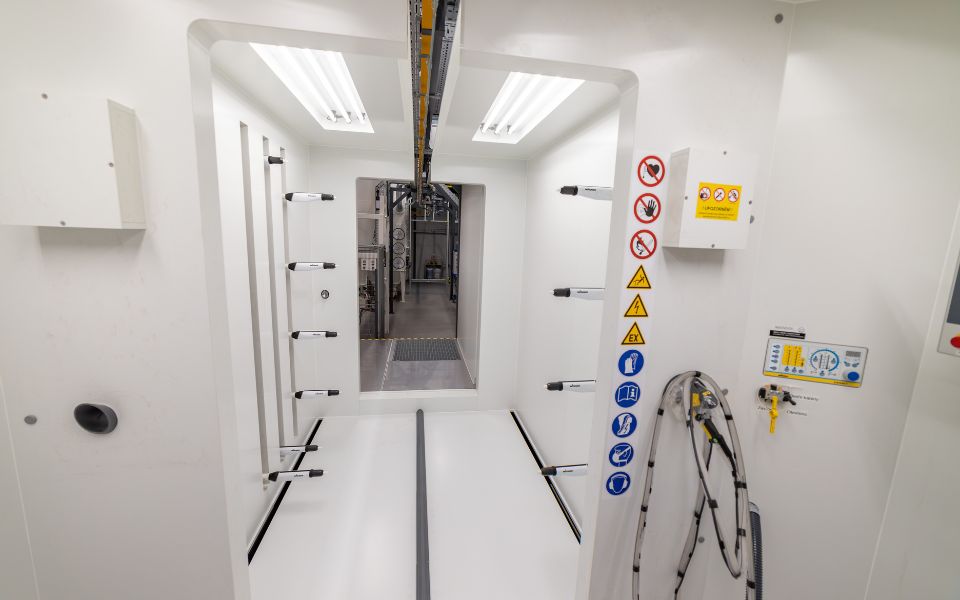

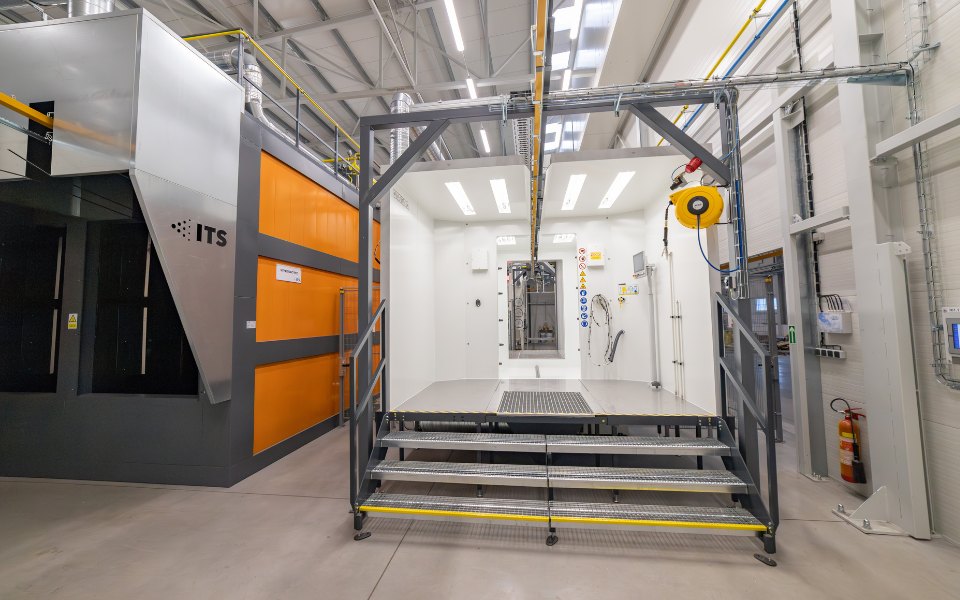

  • Lakovací kabina s automatickými pistolemi, ruční předstřik a dostřik

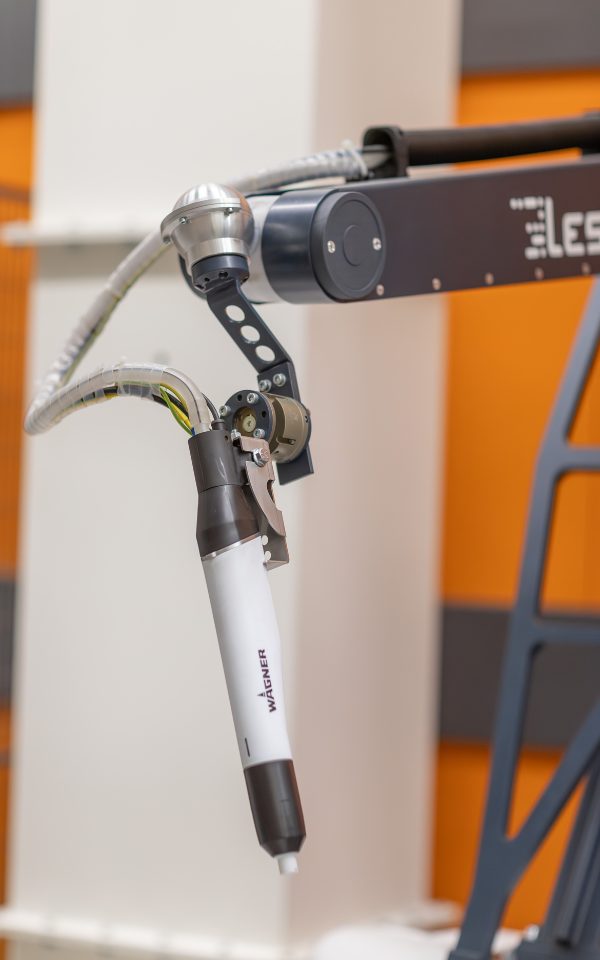

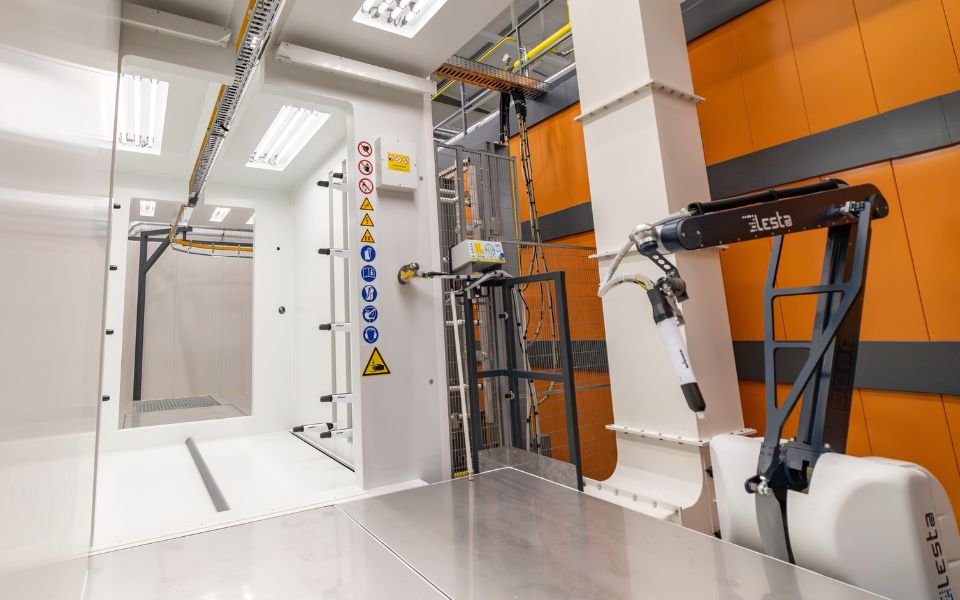

  • Lakovací robot
  • Práškové centrum, cyklonový odlučovač a suchý filtr
  • Neutralizační stanice
  • Sušící pec
  • Vypalovací pec
  • Chladicí tunel č. 1
  • Chladicí tunel č. 2
  • Systém podvěsného dopravníku
  • Centrální řízení s ovládacími terminály HiVision

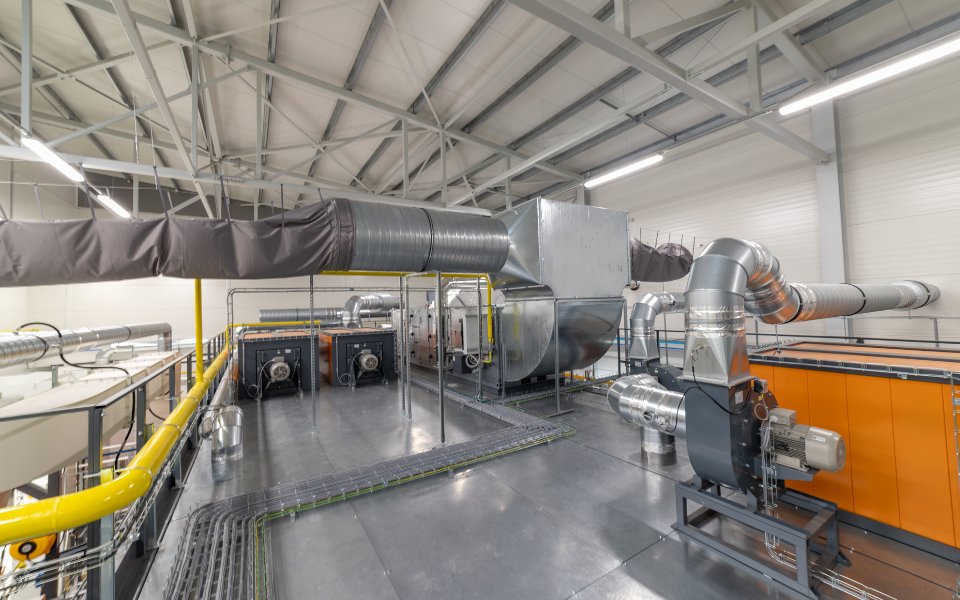

  • Vzduchotechnická jednotka
  • WAP pracoviště (mycí box)
  • Vysokotlaký agregát pro odmašťování

Popis zakázky

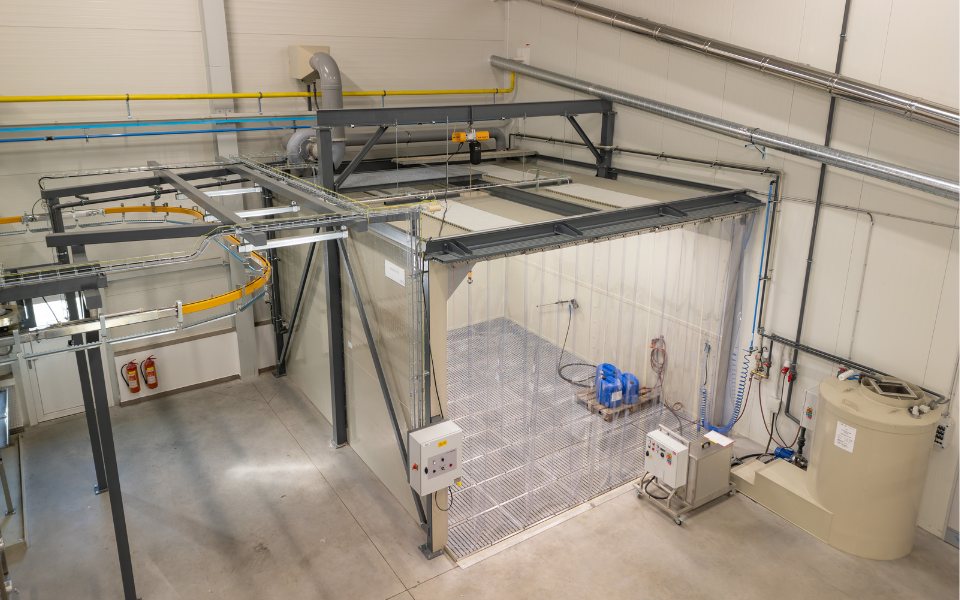

V případě nadrozměrných výrobků, které se neslučují s průjezdním profilem automatické linky, jsme naši lakovnu doplnili o mycí box s recyklací lázně. Každá naše lakovna je navržena s ohledem na životní prostředí, proto integrujeme recyklace lázní. Pro ohřev aktivní vany jsme technologii doplnili o elektrokotle s celovým výkonem 120 kW, které jsou napojené na solární panely s výkonem až 400 kW. Na základě signálu od provozovatele nahradí plynový ohřev.

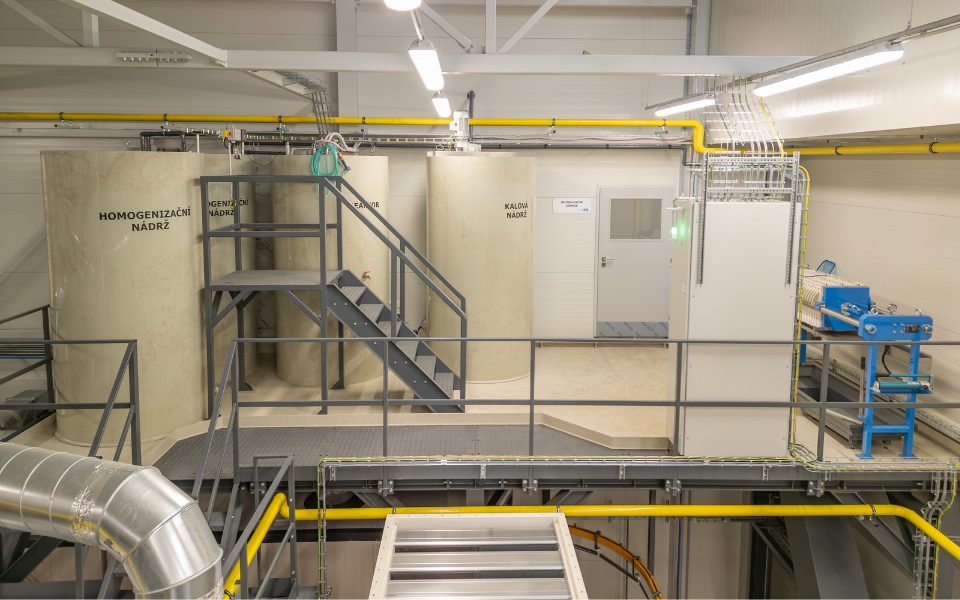

Z důvodu prostoru je neutralizační stanice umístěna na ocelové plošině nad lakovací linkou.

Řídicí systém HiVision má kontrolu nejen nad recepturami, ale monitoruje i změnu barvy pro lakovací kabinu.

Celá realizace až po zprovoznění proběhla během 2,5 měsíců.
